Incluye:

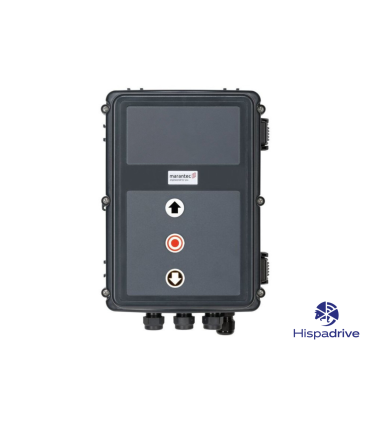

- Unidad de control CS 320 400 V/3~ con pantalla LC en carcasa estándar CS y pulsador de 3 vías en la tapa, cable de 1.000 mm y enchufe CEE de 5 pines
Características:
- 4 salidas de relé programables con 44 funciones
- 2 entradas programables con 27 funciones
- Cambio de dirección de rotación mediante botón/pantalla de la placa de circuito
- Posición intermedia programable (solo con AWG)
- Limitación de fuerza ajustable en la dirección ABRIR (solo con AWG)
- Monitoreo y detección de la dirección de rotación (solo con AWG)
- Contador de recorrido de puerta integrado
- Alarma de mantenimiento programable (protegida con código PIN)
- Memoria de errores integrada (lectura de todos los mensajes de error, incluida la frecuencia y el ciclo de la última aparición) solo con monitor LCD
Ajuste de la posición final:
- Mediante finales de carrera mecánicos (MEC) y/o mediante codificadores absolutos (AWG)
- Ajuste mediante botón de placa de circuito o monitor LCD enchufable
Operación:
- Botones de PCB y LED para informes de estado (estándar)
- Pantalla LC enchufable con visualización de texto simple
- Navegación de 3 botones/mensajes de estado y diagnóstico
Estructura y conexión:
- Transformador conmutable de 230 V/1~/3~ a 400 V/3~
- Tensión extra baja a prueba de cortocircuitos
- Teclado con tapa iluminada (iluminación nocturna)
- Protección de carcasa para placas de circuitos
- Soportes de pared ajustables y premontados
- Conexión para elementos del circuito de seguridad
- Conexión para dispositivo de seguridad de borde de cierre (opto, 8,2 kOhm, banda de onda de presión o barrera de luz guía) en dirección CIERRE
- Conexión para dispositivo de seguridad de borde de cierre (8,2 kOhm y opto) en dirección ABRIR
- Conexión para 2 barreras de luz (2 hilos, relé, NPN, PNP) con/sin pruebas
- Conexión para puerta peatonal incorporada e interruptor de cable flojo PL c Cat. 2 (8,2 kOhm) con prueba según EN 12453:2017
- Conexión para 2 sistemas de rejilla fotoeléctrica con/sin pruebas
- Conexión para detector de presencia de radar
- Interfaz para conectar un convertidor de frecuencia
- Interfaz para conectar módulos de expansión
- Ranuras para módulo de radio y temporizador semanal
- Ranura para sistema de transmisión por radio de 2 canales para transmisión inalámbrica de señales del sistema de borde de cierre y/o circuito de seguridad
- Control del freno magnético mediante salida de relé
- En los accionamientos con freno conmutado externamente, también se instala un módulo de monitorización de freno (BWM1).
- Alimentación para dispositivos externos (24 V CC/500 mA y 230 V CA/1 A)
Opcionalmente:
- Monitor LCD con visualización de texto simple
- Módulo de extensión MS-Bus para control de tráfico bidireccional
- Protección contra tirones del módulo de extensión MS-Bus
- Interruptor principal integrado
- Películas de tapa individuales
- Control en armario de acero
- Se puede conectar un segundo CS 320 en función DUO a través de MS-BUS
Las fotografías mostradas son orientativas, pueden diferir del producto final.
Art. 195572
Predecesor: 185655
